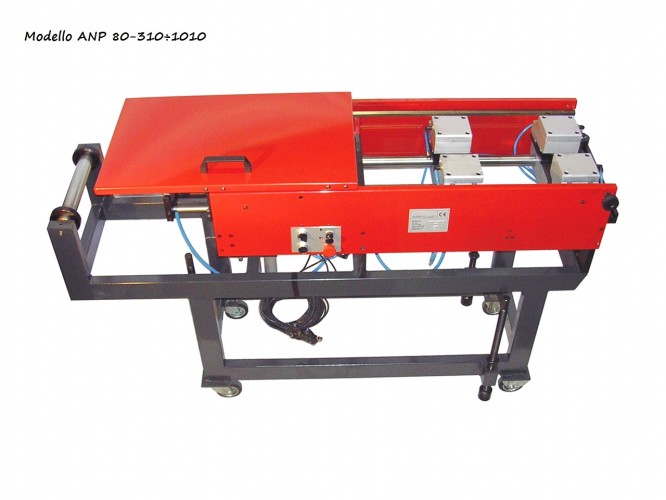

Alimentatori Pneumatici ANP 80/310÷1010

Click for a full size photo
Modelli ANP 80/310÷1010
.
.
.
Modello ANP 80/310  spessore nominale 4,5 mm, larghezza 310 mm
.

Modello/Larghezza/Corsa

Corsa

ANP 80/310/200

2÷200

ANP 80/310/300

2÷300

ANP 80/310/400

2÷400

ANP 80/310/500

2÷500

ANP 80/310/600

2÷600

ANP 80/310/800

2÷800

ANP 80/310/1000

2÷1000
.
.
Modello ANP 80/410  spessore nominale 4 mm, larghezza 410 mm
.

Modello/Larghezza/Corsa

Corsa

ANP 80/410/200

2÷200

ANP 80/410/300

2÷300

ANP 80/410/400

2÷400

ANP 80/410/500

2÷500

ANP 80/410/600

2÷600

ANP 80/410/800

2÷800

ANP 80/410/1000

2÷1000
.
.
Modello ANP 80/510  spessore nominale 3,5 mm, larghezza 510 mm
.

Modello/Larghezza/Corsa

Corsa

ANP 80/510/200

2÷200

ANP 80/510/300

2÷300

ANP 80/510/400

2÷400

ANP 80/510/500

2÷500

ANP 80/510/600

2÷600

ANP 80/510/800

2÷800

ANP 80/510/1000

2÷1000
.
.
Modello ANP 80/610  spessore nominale 3 mm, larghezza 610 mm
.

Modello/Larghezza/Corsa

Corsa

ANP 80/610/200

2÷200

ANP 80/610/300

2÷300

ANP 80/610/400

2÷400

ANP 80/610/500

2÷500

ANP 80/610/600

2÷600

ANP 80/610/800

2÷800

ANP 80/610/1000

2÷1000
.
.
Modello ANP 80/810  spessore nominale 2,7 mm, larghezza 810 mm
.

Modello/Larghezza/Corsa

Corsa

ANP 80/810/200

2÷200

ANP 80/810/300

2÷300

ANP 80/810/400

2÷400

ANP 80/810/500

2÷500

ANP 80/810/600

2÷600

ANP 80/810/800

2÷800

ANP 80/810/1000

2÷1000
.
.
Modello ANP 80/1010  spessore nominale 2,5 mm, larghezza 1010 mm
.

Modello/Larghezza/Corsa

Corsa

ANP 80/1010/200

2÷200

ANP 80/1010/300

2÷300

ANP 80/1010/400

2÷400

ANP 80/1010/500

2÷500

ANP 80/1010/600

2÷600

ANP 80/1010/800

2÷800

ANP 80/1010/1000

2÷1000
.
.
Dimensioni d'ingombro non impegnative per alimentatori ANP 80 larghezza da 310 a 1010
.

Clicca sulla foto per ingrandire
 .
.

Modello

A

B

C

D

E

F

ANP 80/310

560

150

265

120

135

300

ANP 80/410

660

150

265

120

135

300

ANP 80/510

760

150

265

120

135

300

ANP 80/610

860

150

265

120

135

400

ANP 80/810

1060

150

265

120

135

400

ANP 80/1010

1260

150

265

120

135

400
.
.
Dispositivi accessori per Alimentatori Pneumatici
.
.
Impianto per alimentatore pneumatico a tiro (passi corti)
Codice: 05.001.0001
.
Impianto per alimentatore pneumatico a tiro e spinta reversibile (passi corti)
Codice: 05.001.0002
.
Impianto per alimentatore pneumatico in ciclo singolo e continuo con microinterruttore di consenso (passi lunghi)
Codice: 05.001.0003
.
Partenza elettrica con elettrovalvola
24 Vac 50-60Hz
110 Vac 50-60Hz
220 Vac 50-60Hz
24Vdc
Codice: 05.001.0004
.
Dispositivo pneumatico per stampi con pilota
Serve ad aprire la morsa fissa al momento della centratura dei piloti
Codice: 05.001.0005
.
Dispositivo pilota a comando elettrico
24 Vac 50-60Hz
110 Vac 50-60Hz
220 Vac 50-60Hz
24Vdc
Codice: 05.001.0011
.
Dispositivo aggiuntivo per passo da 0.5 mm
Riduce la corsa minima standard a 0.5 mm (per tutti i modelli prodotti)
Codice: 05.001.0012
.
Quadro Comandi a distanza
Solo per modelli ANP
Lunghezza cavo standard 5 metri
Codice: 05.001.0013
.
Deceleratore idraulico di fine corsa
Codice: 05.001.0014
