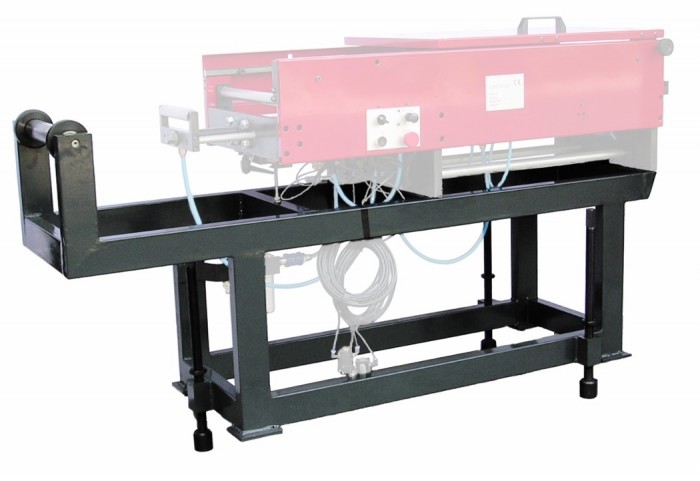

Bancali per Alimentatori Pneumatici

Click for a full size photo

Le opzioni per gli alimentatori pneumatici servono per ottimizzare l'efficienza di lavoro in funzione del ciclo produttivo richiesto.

Bancali per tutta la gamma dei modelli prodotti.

Bancale regolabile completo di gruppo filtro per
Alimentatori Pneumatici modelli AN 150

Bancale per Alimentatori Pneumatici modello AN 150

Modello	Corsa nominale	Codice
AN 150	100	02.001.0001
	150	02.001.0002
	200	02.001.0003
	300	02.001.0004
	400	02.001.0005
	500	02.001.0006
	600	02.001.0007
	800	02.001.0008
	1000	02.001.0009

Dimensioni d'ingombro Bancale per Alimentatore modello AN 150

Clicca sulla foto per ingrandire

Corsa (mm)	100	150	200	300	400	500	600	800	1000
A(mm)	500	650	800	1100	1400	1700	2000	2500	3000

Bancale regolabile completo di gruppo filtro per
Alimentatori Pneumatici modelli AN 230÷510

Bancale per Alimentatori Pneumatici modello AN 230

Modello	Corsa nominale	Codice
AN 230	100	02.002.0001
	150	02.002.0002
	200	02.002.0003
	300	02.002.0004
	400	02.002.0005
	500	02.002.0006
	600	02.002.0007
	800	02.002.0008
	1000	02.002.0009

Bancale per Alimentatori Pneumatici modello AN 310

Modello	Corsa nominale	Codice
AN 310	100	02.003.0001
	150	02.003.0002
	200	02.003.0003
	300	02.003.0004
	400	02.003.0005
	500	02.003.0006
	600	02.003.0007
	800	02.003.0008
	1000	02.003.0009

Bancale per Alimentatori Pneumatici modello AN 410

Modello	Corsa nominale	Codice
AN 410	100	02.004.0001
	150	02.004.0002
	200	02.004.0003
	300	02.004.0004
	400	02.004.0005
	500	02.004.0006
	600	02.004.0007
	800	02.004.0008
	1000	02.004.0009

Bancale per Alimentatori Pneumatici modello AN 510

Modello	Corsa nominale	Codice
510	100	02.005.0001
	150	02.005.0002
	200	02.005.0003
	300	02.005.0004
	400	02.005.0005
	500	02.005.0006
	600	02.005.0007
	800	02.005.0008
	1000	02.005.0009

Dimensioni d'ingombro Bancale per Alimentatore modello AN 150

Clicca sulla foto per ingrandire

Corsa (mm)	100	150	200	300	400	500	600	800	1000
A(mm)	500	650	800	1100	1400	1700	2000	2500	3000

Modello	AN 230	AN 310	AN 410	AN 510
B(mm)	410	490	590	690
C (mm)	220	300	300	300

Bancale regolabile completo di gruppo filtro per Alimentatori Pneumatici modelli ANP

Bancale per Alimentatore Pneumatico modello ANP 310

Modello	Corsa nominale	Codice
ANP 310	200	02.006.0001
	300	02.006.0002
	400	02.006.0003
	500	02.006.0004
	600	02.006.0005
	800	02.006.0006
	1000	02.006.0007

Bancale per Alimentatore Pneumatico modello ANP 410

Modello	Corsa nominale	Codice
ANP 410	200	02.007.0001
	300	02.007.0002
	400	02.007.0003
	500	02.007.0004
	600	02.007.0005
	800	02.007.0006
	1000	02.007.0007

Bancale per Alimentatore Pneumatico modello ANP 510

Modello	Corsa nominale	Codice
ANP 510	200	02.008.0001
	300	02.008.0002
	400	02.008.0003
	500	02.008.0004
	600	02.008.0005
	800	02.008.0006
	1000	02.008.0007

Dimensioni d'ingombro Bancale per Alimentatore modello ANP 310÷510

Clicca sulla foto per ingrandire

Corsa (mm)	200	300	400	500	600	800	1000
A(mm)	1350	1550	1850	2150	2450	3050	3650

Modello	AN 230	AN 310	AN 410
B(mm)	490	590	690
C (mm)	419	519	619

Bancale regolabile completo di gruppo filtro per Alimentatori Pneumatici modelli ANP 80

Bancale per Alimentare Pneumatico modello ANP 80/310

Modello	Corsa nominale	Codice
ANP 80/310	200	02.009.0001
	300	02.009.0002
	400	02.009.0003
	500	02.009.0004
	600	02.009.0005
	800	02.009.0006
	1000	02.009.0007

Bancale per Alimentatore Pneumatico modello ANP 80/410

Modello	Corsa nominale	Codice
ANP 80/410	200	02.010.0001
	300	02.010.0002
	400	02.010.0003
	500	02.010.0004
	600	02.010.0005
	800	02.010.0006
	1000	02.010.0007

Bancale per Alimentatore Pneumatico modello ANP 80/510

Modello	Corsa nominale	Codice
ANP 80/510	200	02.011.0001
	300	02.011.0002
	400	02.011.0003
	500	02.011.0004
	600	02.011.0005
	800	02.011.0006
	1000	02.011.0007

Bancale per Alimentatore Pneumatico modello ANP 80/610

Modello	Corsa nominale	Codice
ANP 80/610	200	02.012.0001
	300	02.012.0002
	400	02.012.0003
	500	02.012.0004
	600	02.012.0005
	800	02.012.0006
	1000	02.012.0007

Bancale per Alimentatore Pneumatico modello ANP 80/810

Modello	Corsa nominale	Codice
ANP 80/810	200	02.013.0001
	300	02.013.0002
	400	02.013.0003
	500	02.013.0004
	600	02.013.0005
	800	02.013.0006
	1000	02.013.0007

Bancale per Alimentatore Pneumatico modello ANP 80/1010

Modello	Corsa nominale	Codice
ANP 80/1010	200	02.014.0001
	300	02.014.0002
	400	02.014.0003
	500	02.014.0004
	600	02.014.0005
	800	02.014.0006
	1000	02.014.0007

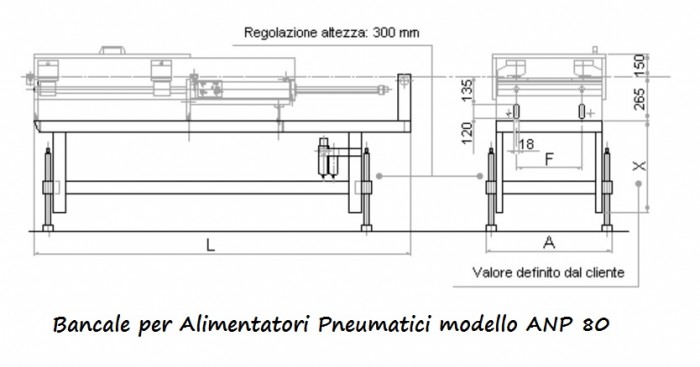

Dimensioni d'ingombro Bancale per Alimentatore Pneumatico ANP 80/ 310÷1010

Clicca sulla foto per ingrandire

Corsa (mm)	200	300	400	500	600	800	1000
L(mm)	1420	1720	2020	2320	2620	3220	3820

Modello	ANP 80/310	ANP 80/410	ANP 80/510	ANP 80/610	ANP 80/810	ANP 80/1010
A(mm)	560	660	760	860	1060	1260
F(mm)	300	300	300	400	400	400
