A mensola MT con sbraccio a doppia T

Clicca qui per vedere il catalogo

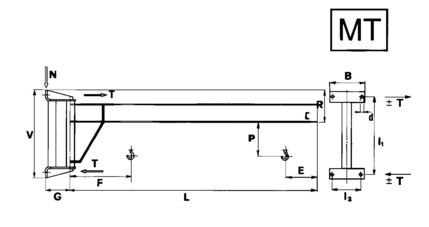

Gru a bandiera versione MT con braccio in trave; è la soluzione ottimale ove si renda necessario il massimo sfruttamento dello spazio disponibile in altezza con conseguente maggior corsa del gancio. Possibilità di installazione del carrello motorizzato o a spinta. Sbracci da 2 a 7 metri.

0

Portata in punta 125 kg

Modello	MT 12/2	MT 12/3	MT 12/4	MT 12/5	MT 12/6	MT 12/7	MT 12/8
Sbraccio mt.	2	3	4	5	6	7	8
L (mm)	2010	3010	4010	5010	6010	7010	8010
E (mm)	80	80	80	80	80	80	80
F (mm)	490	570	570	640	700	780	780
l1 (mm)	655	655	655	655	915	915	1040
l2 (mm)	330	330	330	330	330	330	430
B (mm)	400	400	400	400	400	400	500
d (mm)	M20	M20	M20	M20	M24	M24	M27
G (mm)	220	220	220	220	280	280	315
V (mm	785	785	785	785	1045	1045	1195
R (mm)	310	330	370	390	410	470	520
Peso totale Kg	80	120	140	170	270	380	515
IPE	140	160	200	220	240	300	330

Si eseguono anche frazioni di lunghezza

Prezzi da € 496,00 ad € 677,00 prezzi in aggiornamento

0

0

Portata in punta 250 kg

Modello	MT 25/2	MT 25/3	MT 25/4	MT 25/5	MT 25/6	MT 25/7	MT 25/8
Sbraccio mt.	2	3	4	5	6	7	8
L (mm)	2010	3010	4010	5010	6010	7010	8010
E (mm)	80	80	80	80	80	80	80
F (mm)	490	570	570	700	700	780	800
l1 (mm)	655	655	655	915	915	1040	1040
l2 (mm)	330	330	330	330	330	430	430
B (mm)	400	400	400	400	400	500	500
d (mm)	M20	M20	M20	M24	M24	M27	M27
G (mm)	220	220	220	280	280	315	315
V (mm	785	785	785	1045	1045	1195	1195
R (mm)	350	370	390	410	470	520	550
Peso totale Kg	80	120	160	250	360	450	595
IPE	180	200	220	240	300	330	360

Si eseguono anche frazioni di lunghezza

Prezzi da € 584,00 ad € 1.888,00 prezzi in aggiornamento

0

0

Portata in punta 500 kg

Modello	MT 50/2	MT 50/3	MT 50/4	MT 50/5	MT 50/6	MT 50/7	MT 50/8
Sbraccio mt.	2	3	4	5	6	7	8
L (mm)	2010	3010	4010	5010	6010	7010	8010
E (mm)	80	80	80	80	80	80	80
F (mm)	490	570	630	700	740	800	800
l1 (mm)	655	655	915	915	1040	1040	1150
l2 (mm)	330	330	330	330	430	430	435
B (mm)	400	400	400	400	500	500	510
d (mm)	M20	M20	M24	M24	M27	M27	M30
G (mm)	220	220	280	280	315	315	350
V (mm	785	785	1045	1045	1195	1195	1300
R (mm)	350	390	440	470	520	550	590
Peso totale Kg	110	140	270	310	450	535	720
IPE	180	220	270	300	330	360	400

Si eseguono anche frazioni di lunghezza

Prezzi da € 573,00 ad € 1.511,00 prezzi in aggiornamento

0

0

Portata in punta 1000 kg

Modello	MT 100/2	MT 100/3	MT 100/4	MT 100/5	MT 100/6	MT 100/7
Sbraccio mt.	2	3	4	5	6	7
L (mm)	2010	3010	4010	5010	6010	7010
E (mm)	120	120	120	120	120	120
F (mm)	630	675	710	800	800	800
l1 (mm)	915	915	1040	1150	1150	1150
l2 (mm)	330	330	430	435	435	485
B (mm)	400	400	500	510	510	560
d (mm)	M24	M24	M27	M30	M30	M33
G (mm)	280	280	315	350	350	350
V (mm	1045	1045	1195	1300	1300	1300
R (mm)	410	470	520	550	590	640
Peso totale Kg	145	220	340	490	610	750
IPE	240	300	330	360	400	450

Si eseguono anche frazioni di lunghezza

Prezzi da € 692,00 ad € 1.647,00 prezzi in aggiornamento

0

0

Portata in punta 2000 kg

Modello	MT 200/3	MT 200/4	MT 200/5
Sbraccio mt.	3	4	5
L (mm)	3010	4010	5010
E (mm)	130	130	130
F (mm)	740	740	800
l1 (mm)	1150	1150	1150
l2 (mm)	435	435	485
B (mm)	510	510	560
d (mm)	M30	M30	M33
G (mm)	350	350	350
V (mm	1300	1300	1300
R (mm)	550	590	640
Peso totale Kg	380	470	790
IPE	360	400	450

Si eseguono anche frazioni di lunghezza

Prezzi da € 1.131,00 ad € 1.472,00 prezzi in aggiornamento

0

N.B. nei prezzi non sono compresi i paranchi ed i carrelli.
