A mensola M con braccio in profilo pressopiegato "a canalina" con tiranti

  Clicca qui per vedere il catalogo



Gru a bandiera versione M con braccio in profilo presso piegato a canalina: L'impiego di un profilo in lamiera piegata, di assoluta sicurezza, stabilità e di limitato peso proprio, garantisce una notevole sensibilità di brandeggio ed una elevata scorrevolezza del carrello portaparanco. Possibilità di installazione con traslazione del carrello e rotazione del braccio solo manuali.

Sbracci da 2 a 7 metri.

.

Portata in punta 125 kg

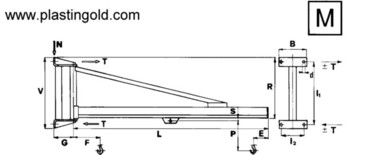

Modello	M 12/2	M 12/3	M 12/4	M 12/5	M 12/6	M 12/7	M 12/8
Sbraccio mt.	2	3	4	5	6	7	8
L (mm)	2055	3055	4055	5055	6070	7070	8080
E (mm)	130	130	130	130	130	130	130
F (mm)	350	350	400	400	450	450	450
l1 (mm)	655	655	655	655	915	915	915
l2 (mm)	330	330	330	330	330	330	330
B (mm)	400	400	400	400	400	400	400
d (mm)	M20	M20	M20	M20	M24	M24	M24
G (mm)	220	220	220	220	280	280	280
V (mm	785	785	785	785	1045	1045	1045
R (mm)	640	640	640	640	890	890	890
Peso totale Kg	80	110	120	130	170	210	340

Si eseguono anche frazioni di lunghezza

Prezzi da € 527,00 ad € 1.023,00 prezzi in aggiornamento

.

.

Portata in punta 250 Kg

Modello	M 25/2	M 25/3	M 25/4	M 25/5	M 25/6	M 25/7	M 25/8
Sbraccio mt.	2	3	4	5	6	7	8
L (mm)	2055	3055	4050	5070	6070	7070	8080
E (mm)	130	130	130	130	130	160	160
F (mm)	350	350	400	450	450	500	500
l1 (mm)	655	655	655	915	915	915	1040
l2 (mm)	330	330	330	330	330	330	430
B (mm)	400	400	400	400	400	400	500
d (mm)	M20	M20	M20	M24	M24	M24	M27
G (mm)	220	220	220	280	280	280	315
V (mm	785	785	785	1045	1045	1045	1195
R (mm)	640	640	640	890	890	890	1020
Peso totale Kg	80	90	120	170	200	270	435

Si eseguono anche frazioni di lunghezza

Prezzi da € 527,00 ad € 1.297,00 prezzi in aggiornamento

.

.

Portata in punta 500 Kg

Modello	M 50/2	M 50/3	M 50/4	M 50/5	M 50/6	M 50/7
Sbraccio mt.	2	3	4	5	6	7
L (mm)	2050	3050	4070	5070	6080	7080
E (mm)	250	250	160	160	160	160
F (mm)	450	450	450	450	500	500
l1 (mm)	655	655	915	915	1040	1040
l2 (mm)	330	330	330	330	430	430
B (mm)	400	400	400	400	500	500
d (mm)	M20	M20	M24	M24	M27	M27
G (mm)	220	220	280	280	315	315
V (mm	785	785	1045	1045	1195	1195
R (mm)	640	640	890	890	1020	1020
Peso totale Kg	90	100	190	220	310	330

Si eseguono anche frazioni di lunghezza

Prezzi da € 761,00 ad € 1.385,00 prezzi in aggiornamento

.

.

Portata in punta 1000 Kg

Modello	M 100/2	M 100/3	M 100/4	M 100/5	M 100/6	M 100/7
Sbraccio mt.	2	3	4	5	6	7
L (mm)	2070	3070	4080	5080	6100	7010
E (mm)	310	310	310	310	310	310
F (mm)	550	550	600	600	650	650
l1 (mm)	915	915	1040	1150	1150	1400
l2 (mm)	330	330	430	430	435	435
B (mm)	400	400	500	500	510	510
d (mm)	M24	M24	M27	M30	M30	M30
G (mm)	280	280	315	350	350	350
V (mm	1045	1045	1195	1300	1300	1550
R (mm)	890	890	1020	1125	1125	1375
Peso totale Kg	150	170	250	300	360	430

Si eseguono anche frazioni di lunghezza

Prezzi da € 806,00 ad € 1.462,00 prezzi in aggiornamento

.

N.B. nei prezzi sono compresi i carrelli e non i paranchi

.

Clicca qui per vedere come ancorare la bandiera
