Alimentadores Neumáticos ANP 310÷510

Click for a full size photo
Modelos ANP 310÷510
.
.
Modelo ANP 310 espesor nominales 3,8 mm, acho 310 mm
.

Modelo/Acho/Corrida

Corrida

ANP/310/200

2÷200

ANP/310/300

2÷300

ANP/310/400

2÷400

ANP/310/500

2÷500

ANP/310/600

2÷600

ANP/310/800

2÷800

ANP/310/1000

2÷1000

.

Modelo ANP 410 espesor nominales 3,3 mm, acho 410 mm

Modelo/Acho/Corrida

Corrida

ANP/410/200

2÷200

ANP/410/300

2÷300

ANP/410/400

2÷400

ANP/410/500

2÷500

ANP/410/600

2÷600

ANP/410/800

2÷800

ANP/410/1000

2÷1000

.

Modelo ANP 510 espesor nominales 3 mm, acho 510 mm

Modello/Acho/Corrida

Corrida

ANP/510/200

2÷200

ANP/510/300

2÷300

ANP/510/400

2÷400

ANP/510/500

2÷500

ANP/510/600

2÷600

ANP/510/800

2÷800

ANP/510/1000

2÷1000

.

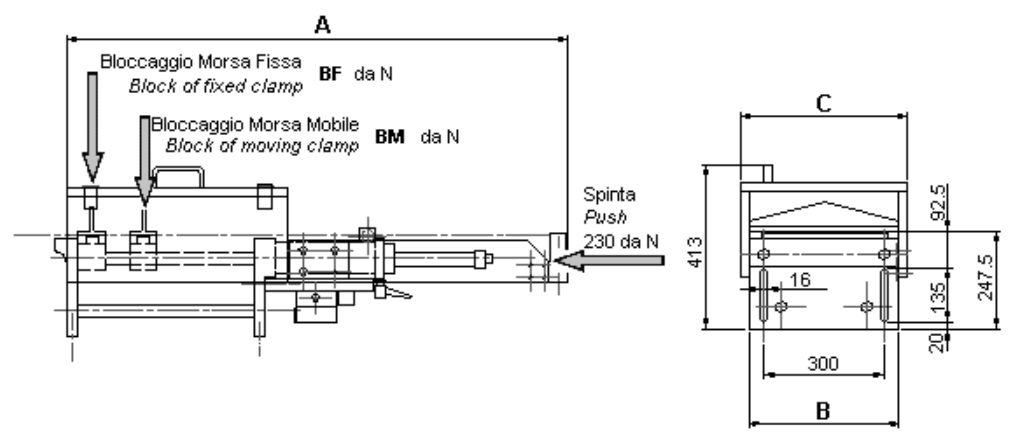

Dimensiones de estorbo no volantes por alimentadores ANP 70 acho de 310 a 510

Haga clic en la foto para ampliar

 Medidas relativas tamaño del envase

Modello

B (mm)

C (mm)

BF (deN)

BM (deN)

AN/310

373

419

459

612

AN/410

473

519

612

612

AN/510

573

619

612

612







Dispositivo accesorios por Alimentadores Neumáticos
.
.
Instalación por alimentador neumático a tiro (pasos cortos)
Código: 05.001.0001
.
Instalación por alimentador neumático a tiro y empujón reversible (pasos cortos)
Código: 05.001.0002
.
Instalación por alimentador neumático en ciclo individual y continuo con microinterruttore de consentimiento, pasos largos)
Código: 05.001.0003
.
Salida eléctrica con elettrovalvola
24 Vac 50-60Hz
110 Vac 50-60Hz
220 Vac 50-60Hz
24Vdc
Código: 05.001.0004
.
Dispositivo neumático por moldes con piloto
Sirve a abrir la mordaza fija al momento del centratura de los pilotos
Código: 05.001.0005
.
Dispositivo piloto a mando eléctrico
24 Vac 50-60Hz
110 Vac 50-60Hz
220 Vac 50-60Hz
24Vdc
Código: 05.001.0011
.
Aparato adicional por paso de0.5 mm
Reduce la carrera mínimo estándar a 0.5 mm (por todos los modelos productos)
Código: 05.001.0012
.
Quadro Controles remotos
Sólo para modelos ANP
Largo arranco estándares 5 metros
Código:  05.001.0013
.
Deceleratore hidráulico de fina carrera
Código: 05.001.0014
