Alimentadores Neumáticos ANP 70R

Click for a full size photo
Click for a full size photo
Modelos ANP 70R
.
.

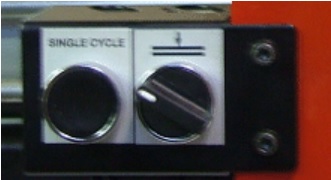

Panel de control con las siguientes funciones:
  • Vice apertura
  • Un solo ciclo
.
Opcional: Panel de control remoto
.
.
Modello ANP 70R - 150  spessore nominale 4 mm, larghezza 150 mm
.

Modelo/Acho/Corrida

Corrida

ANP 70R/150/150

2÷150

ANP 70R/150/200

2÷200

ANP 70R/150/300

2÷300

ANP 70R/150/400

2÷400

ANP 70R/150/500

2÷500

ANP 70R/150/600

2÷600

ANP 70R/150/800

2÷800

ANP 70R/150/1000

2÷1000
.
.

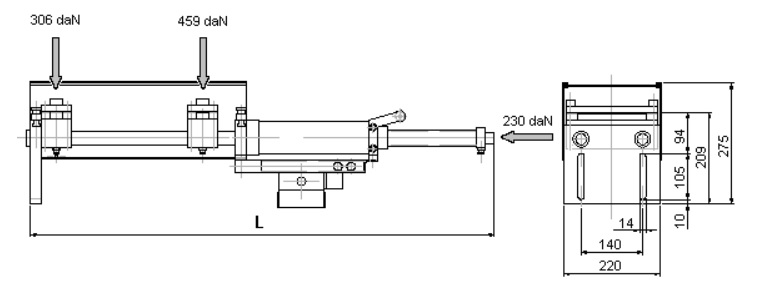

Dimensioni d'ingombro non impegnative e piastra di fissaggio per alimentatori ANP 70 R larghezza 150
.

Haga clic en la foto para ampliar
.
.
Corrida

150

200

300

400

500

600

800

1000
L

955

1055

1355

1655

1955

2255

2855

3455

Modello ANP 70R - 230  spessore nominale 4 mm, larghezza 230 mm

Modelo/Acho/Corrida

Corrida

ANP 70R/230/150

2÷150

ANP 70R/230/200

2÷200

ANP 70R/230/300

2÷300

ANP 70R/230/400

2÷400

ANP 70R/230/500

2÷500

ANP 70R/230/600

2÷600

ANP 70R/230/800

2÷800

ANP 70R/230/1000

2÷1000

.

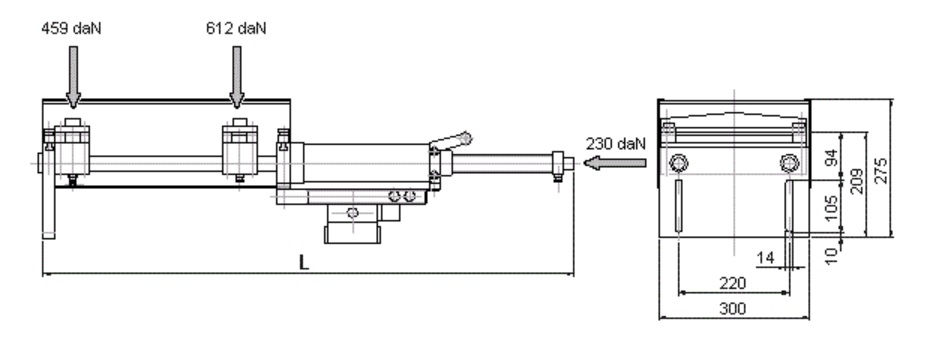

Dimensioni d'ingombro non impegnative e piastra di fissaggio per alimentatori ANP 70R larghezza 230

Haga clic en la foto para ampliar

Corrida

150

200

300

400

500

600

800

1000
L

955

1055

1355

1655

1955

2255

2855

3455

.




Dispositivo accesorios por Alimentadores Neumáticos
.
.
Instalación por alimentador neumático a tiro (pasos cortos)
Código: 05.001.0001
.
Instalación por alimentador neumático a tiro y empujón reversible (pasos cortos)
Código: 05.001.0002
.
Instalación por alimentador neumático en ciclo individual y continuo con microinterruttore de consentimiento, pasos largos)
Código: 05.001.0003
.
Salida eléctrica con elettrovalvola
24 Vac 50-60Hz
110 Vac 50-60Hz
220 Vac 50-60Hz
24Vdc
Código: 05.001.0004
.
Dispositivo neumático por moldes con piloto
Sirve a abrir la mordaza fija al momento del centratura de los pilotos
Código: 05.001.0005
.
Dispositivo piloto a mando eléctrico
24 Vac 50-60Hz
110 Vac 50-60Hz
220 Vac 50-60Hz
24Vdc
Código: 05.001.0011
.
Aparato adicional por paso de0.5 mm
Reduce la carrera mínimo estándar a 0.5 mm (por todos los modelos productos)
Código: 05.001.0012
.
Quadro Controles remotos
Sólo para modelos ANP
Largo arranco estándares 5 metros
Código:  05.001.0013
.
Deceleratore hidráulico de fina carrera
Código: 05.001.0014
