Gli alimentatori pneumatici della serie AN sono adatti per l'avanzamento di materiali con spessore massimo di 2 mm e larghezza massima di 510 mm.

Possibilità di utilizzo degli alimentatosi pneumatici della serie AN per l'avanzamento di materiali con spessori superiori a quello di riferimento.

.

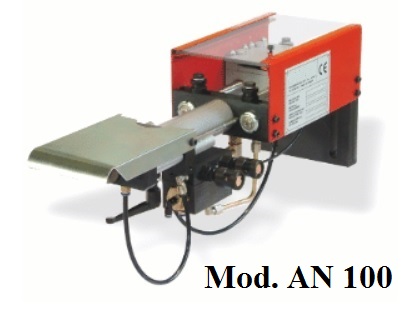

MODELLO AN 100 spessore nominale 1 mm, larghezza 100 mm

.

Modello/Larghezza/Corsa	Corsa
AN/100/60	2÷60
AN/100/100	2÷150
AN/100/150	2÷200
AN/100/200	2÷200

.

Dimensioni d'ingombro non impegnative per alimentatore AN larghezza 100

Clicca sulla foto per ingrandire

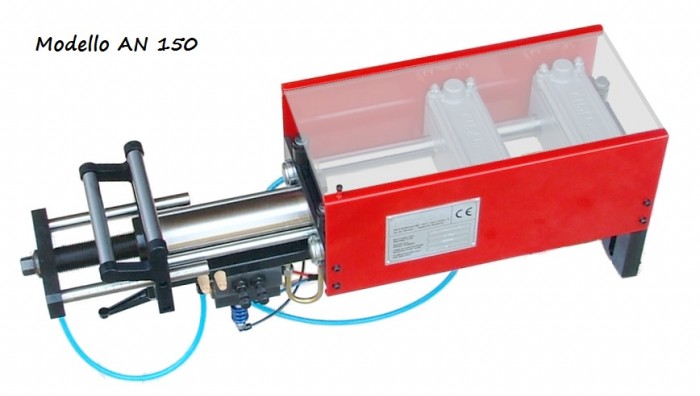

MODELLO AN 150 spessore nominale 2 mm, larghezza 150 mm

.

Modello/Larghezza/Corsa	Corsa
AN/150/100	2÷100
AN/150/150	2÷150
AN/150/200	2÷200
AN/150/300	2÷300
AN/150/400	2÷400
AN/150/500	2÷500
AN/150/600	2÷600
AN/150/800	2÷800
AN/150/1000	2÷1000

.

Dimensioni d'ingombro non impegnative e piastra di fissaggio per alimentatore AN larghezza 150

Clicca sulla foto per ingrandire

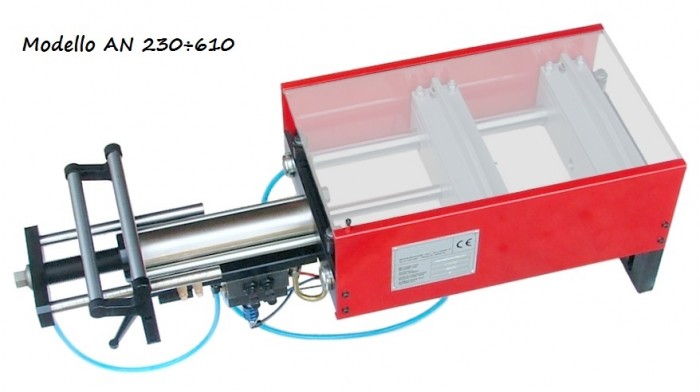

MODELLO AN 230÷610 spessore nominale 2 mm, larghezza 230 mm

Modello/Larghezza/Corsa	Corsa
AN/230/100	2÷100
AN/230/150	2÷150
AN/230/200	2÷200
AN/230/300	2÷300
AN/230/400	2÷400
AN/230/500	2÷500
AN/230/600	2÷600
AN/230/800	2÷800
AN/230/1000	2÷1000

MODELLO AN 230÷610 spessore nominale 2mm, larghezza 310 mm

Modello/Larghezza/Corsa	Corsa
AN/310/100	2÷100
AN/310/150	2÷150
AN/310/200	2÷200
AN/310/300	2÷300
AN/310/400	2÷400
AN/310/500	2÷500
AN/310/600	2÷600
AN/310/800	2÷800
AN/310/1000	2÷1000

MODELLO AN 230÷610 spessore nominale 2 mm, larghezza 410 mm

Modello/Larghezza/Corsa	Corsa
AN/410/100	2÷100
AN/410/150	2÷150
AN/410/200	2÷200
AN/410/300	2÷300
AN/410/400	2÷400
AN/410/500	2÷500
AN/410/600	2÷600
AN/410/800	2÷800
AN/410/1000	2÷1000

MODELLO AN 230÷610 spessore nominale 2 mm, larghezza 510 mm

Modello/Larghezza/Corsa	Corsa
AN/510/100	2÷100
AN/510/150	2÷150
AN/510/200	2÷200
AN/510/300	2÷300
AN/510/400	2÷400
AN/510/500	2÷500
AN/510/600	2÷600
AN/510/800	2÷800
AN/510/1000	2÷1000

MODELLO AN 230÷610 spessore nominale 1.8 mm, larghezza 610 mm

Modello/Larghezza/Corsa	Corsa
AN/610/100	2÷100
AN/610/150	2÷150
AN/610/200	2÷200
AN/610/300	2÷300
AN/610/400	2÷400
AN/610/500	2÷500
AN/610/600	2÷600
AN/610/800	2÷800
AN/610/1000	2÷1000

.

Dimensione d'ingombro non impegnative per tutti i modelli AN larghezza da 230 a 610

Clicca sulla foto per ingrandire

Modello	A (mm)	B (mm)	F (mm)	BF (daN)	BM (daN)
AN/230	300	275	220	306	459
AN/310	380	315	300	459	612
AN/410	480	315	300	612	612
AN/510	580	315	300	612	612
AN/610	680	315	300	612	612

Modello	AN/230	AN/310	AN/410	AN/510	AN/610
Bloccaggio Morsa Fissa (da N)	306	459	612	612	612
Bloccaggio Morsa Mobile (da N)	459	612	612	612	612

.

Dispositivi accessori per Alimentatori Pneumatici

.

Impianto per alimentatore pneumatico a tiro (passi corti)

Codice: 05.001.0001

.

Impianto per alimentatore pneumatico a tiro e spinta reversibile (passi corti)

Codice: 05.001.0002

.

Impianto per alimentatore pneumatico in ciclo singolo e continuo con microinterruttore di consenso (passi lunghi)

Codice: 05.001.0003

.

Partenza elettrica con elettrovalvola

24 Vac 50-60Hz

110 Vac 50-60Hz

220 Vac 50-60Hz

24Vdc

Codice: 05.001.0004

.

Dispositivo pneumatico per stampi con pilota

Serve ad aprire la morsa fissa al momento della centratura dei piloti

Codice: 05.001.0005

.

Dispositivo pilota a comando elettrico

24 Vac 50-60Hz

110 Vac 50-60Hz

220 Vac 50-60Hz

24Vdc

Codice: 05.001.0011

.

Dispositivo aggiuntivo per passo da 0.5 mm

Riduce la corsa minima standard a 0.5 mm (per tutti i modelli prodotti)

Codice: 05.001.0012

.

Deceleratore idraulico di fine corsa

Codice: 05.001.0014

.
