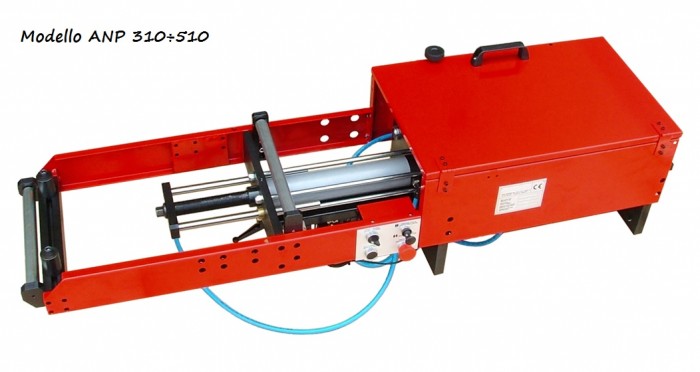

Alimentatori Pneumatici ANP 310÷510

Click for a full size photo
Modelli ANP 310÷510
.
.
Modello ANP 310 spessore nominale 3,8 mm, larghezza 310 mm
.

Modello/Larghezza/Corsa

Corsa

ANP/310/200

2÷200

ANP/310/300

2÷300

ANP/310/400

2÷400

ANP/310/500

2÷500

ANP/310/600

2÷600

ANP/310/800

2÷800

ANP/310/1000

2÷1000

.

Modello ANP 410 spessore nominale 3,3 mm, larghezza 410 mm

Modello/Larghezza/Corsa

Corsa

ANP/410/200

2÷200

ANP/410/300

2÷300

ANP/410/400

2÷400

ANP/410/500

2÷500

ANP/410/600

2÷600

ANP/410/800

2÷800

ANP/410/1000

2÷1000

.

Modello ANP 510 spessore nominale 3 mm, larghezza 510 mm

Modello/Larghezza/Corsa

Corsa

ANP/510/200

2÷200

ANP/510/300

2÷300

ANP/510/400

2÷400

ANP/510/500

2÷500

ANP/510/600

2÷600

ANP/510/800

2÷800

ANP/510/1000

2÷1000

.

Dimensioni d'ingombro non impegnative per alimentatori ANP 70 larghezza da 310 a 510

Clicca sulla foto per ingrandire

 Misure relative all'ingombro

Modello

B (mm)

C (mm)

BF (daN)

BM (daN)

AN/310

373

419

459

612

AN/410

473

519

612

612

AN/510

573

619

612

612







Dispositivi accessori per Alimentatori Pneumatici





Impianto per alimentatore pneumatico a tiro (passi corti)
Codice: 05.001.0001
.
Impianto per alimentatore pneumatico a tiro e spinta reversibile (passi corti)
Codice: 05.001.0002
.
Impianto per alimentatore pneumatico in ciclo singolo e continuo con microinterruttore di consenso (passi lunghi)
Codice: 05.001.0003
.
Partenza elettrica con elettrovalvola
24 Vac 50-60Hz
110 Vac 50-60Hz
220 Vac 50-60Hz
24Vdc
Codice: 05.001.0004
.
Dispositivo pneumatico per stampi con pilota
Serve ad aprire la morsa fissa al momento della centratura dei piloti
Codice: 05.001.0005
.
Dispositivo pilota a comando elettrico
24 Vac 50-60Hz
110 Vac 50-60Hz
220 Vac 50-60Hz
24Vdc
Codice: 05.001.0011
.
Dispositivo aggiuntivo per passo da 0.5 mm
Riduce la corsa minima standard a 0.5 mm (per tutti i modelli prodotti)
Codice: 05.001.0012
.
Quadro Comandi a distanza
Solo per modelli ANP
Lunghezza cavo standard 5 metri
Codice: 05.001.0013
.
Deceleratore idraulico di fine corsa
Codice: 05.001.0014
