Alimentatori Pneumatici ANP 70R

Click for a full size photo
Click for a full size photo
Modelli ANP 70R
.
.
Quadro comandi con le seguenti funzioni:
  • Apertura morsa
  • Ciclo singolo
.
Opzionale: quadro comandi a distanza
.
.

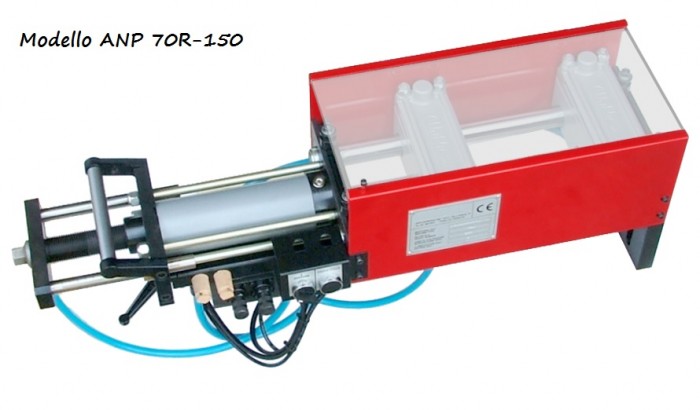

Modello ANP 70R - 150  spessore nominale 4 mm, larghezza 150 mm
.

Modello/Larghezza/Corsa

Corsa

ANP 70R/150/150

2÷150

ANP 70R/150/200

2÷200

ANP 70R/150/300

2÷300

ANP 70R/150/400

2÷400

ANP 70R/150/500

2÷500

ANP 70R/150/600

2÷600

ANP 70R/150/800

2÷800

ANP 70R/150/1000

2÷1000
.
.
Dimensioni d'ingombro non impegnative e piastra di fissaggio per alimentatori ANP 70 R larghezza 150
.

Clicca sulla foto per ingrandire
.
.
Corsa

150

200

300

400

500

600

800

1000
L

955

1055

1355

1655

1955

2255

2855

3455

Modello ANP 70R - 230  spessore nominale 4 mm, larghezza 230 mm

Modello/Larghezza/Corsa

Corsa

ANP 70R/230/150

2÷150

ANP 70R/230/200

2÷200

ANP 70R/230/300

2÷300

ANP 70R/230/400

2÷400

ANP 70R/230/500

2÷500

ANP 70R/230/600

2÷600

ANP 70R/230/800

2÷800

ANP 70R/230/1000

2÷1000

.

Dimensioni d'ingombro non impegnative e piastra di fissaggio per alimentatori ANP 70R larghezza 230

Clicca qui per ingrandire la foto

Corsa

150

200

300

400

500

600

800

1000
L

955

1055

1355

1655

1955

2255

2855

3455

.



.
Dispositivi accessori per Alimentatori Pneumatici
.
.
Impianto per alimentatore pneumatico a tiro (passi corti)
Codice: 05.001.0001
.
Impianto per alimentatore pneumatico a tiro e spinta reversibile (passi corti)
Codice: 05.001.0002
.
Impianto per alimentatore pneumatico in ciclo singolo e continuo con microinterruttore di consenso (passi lunghi)
Codice: 05.001.0003
.
Partenza elettrica con elettrovalvola
24 Vac 50-60Hz
110 Vac 50-60Hz
220 Vac 50-60Hz
24Vdc
Codice: 05.001.0004
.
Dispositivo pneumatico per stampi con pilota
Serve ad aprire la morsa fissa al momento della centratura dei piloti
Codice: 05.001.0005
.
Dispositivo pilota a comando elettrico
24 Vac 50-60Hz
110 Vac 50-60Hz
220 Vac 50-60Hz
24Vdc
Codice: 05.001.0011
.
Dispositivo aggiuntivo per passo da 0.5 mm
Riduce la corsa minima standard a 0.5 mm (per tutti i modelli prodotti)
Codice: 05.001.0012
.
Quadro Comandi a distanza
Solo per modelli ANP
Lunghezza cavo standard 5 metri
Codice: 05.001.0013
.
Deceleratore idraulico di fine corsa
Codice: 05.001.0014
